瀏覽量： 1266●用途

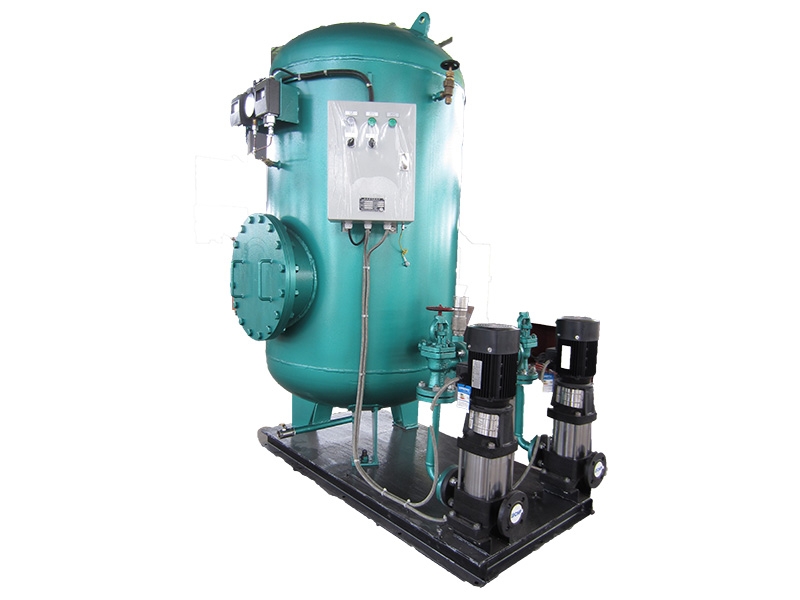

本系列組裝式壓力水柜適用于各類船舶淡水管系和衛生水管系的供水系統,，集壓力水柜、水泵、閥門,、管道于一體,，單元模塊化,，結構緊湊,，安裝維修方便,，外形美觀,，是理想的供水單元,。
本系列組裝式壓力水柜采用立式或臥式水泵供用戶選用。
●主要技術參數
型號規格 Type | 容積M3 Volume | 工作壓力MPa Working Press. | 配套水泵型號 Pump Type | 電機功率kw Motor Power | 重量kg Weight | 電制 Power Supply |
ZYG-0.12 | 0.12 | 0.4 | 1WZ-0.9 | 1.5 | 300 | 3P/380V/50Hz 3P/440V/60Hz |
ZYG-0.2 | 0.2 | 1WZ-0.9 | 1.5 | 350 | ||
ZYG-0.3 | 0.3 | 1.5CWX-2 | 2.2 | 430 | ||
ZYG-0.5 | 0.5 | 1.5CWX-2A | 2.2 | 550 | ||
ZYG-1.0 | 1.0 | 1.5CWX-4A | 4 | 650 | ||
ZYG-1.5 | 1.5 | 1.5CWX-4A | 4 | 830 | ||
ZYG-2.0 | 2.0 | 1.5CWX-4A | 4 | 930 |
.●外形及接口尺寸
1.放泄閥 2.截止止回閥
3.水泵 4.液位表
5.充氣閥 6.壓力表
7.壓力控制器 8.安全閥
9. 本體 10.人孔蓋
型號規格 Type | DN | A | A1 | A2 | B | B1 | B2 | B3 | B4 | h1 | h2 | h 3 | h 3 | H | D3 | D2 | D3 | ||
mm | |||||||||||||||||||
ZYG-0.12 | 400 | 1000 | 450 | 390 | 724 | 400 | 357 | 550 | 275 | 353 | 350 | 750 | 1000 | 1380 | DN40 | DN32 | DN20 | ||
ZYG-0.2 | 500 | 1170 | 620 | 450 | 724 | 400 | 320 | 580 | 290 | 343 | 450 | 700 | 850 | 1190 | |||||
ZYG-0.3 | 600 | 1080 | 580 | 340 | 900 | 440 | 380 | 600 | 300 | 250 | 550 | 1200 | 1360 | 1670 | |||||
ZYG-0.5 | 700 | 1180 | 630 | 390 | 1010 | 550 | 382 | 800 | 400 | 430.5 | 630 | 1500 | 1300 | 1770 | DN40 |
DN25
| |||
ZYG-1.0 | 900 | 1280 | 682 | 417 | 1100 | 640 | 382 | 800 | 400 | 430.5 | 655 | 1600 | 1750 | 2105 | |||||
ZYG-1.5 | 1000 | 1680 | 880 | 620 | 1290 | 715 | 390 | 900 | 450 | 430.5 | 750 | 1950 | 2000 | 2430 | |||||
ZYG-2.0 | 1200 | 1880 | 980 | 720 | 1563 | 877 | 390 | 1200 | 600 | 430.5 | 785 | 2050 | 2050 | 2550 | DN32 | ||||
