瀏覽量： 1119●用途
本系列船用熱井單元適用于船舶及鉆井平臺的蒸汽凝水、鍋爐給水系統,，是蒸汽－凝水閉式循環系統的必備設備,。
本單元具有結構緊湊,，布置,、操作方便等特點,，所有外接口可按艙室管系布置要求設置,，保證對接方便,。

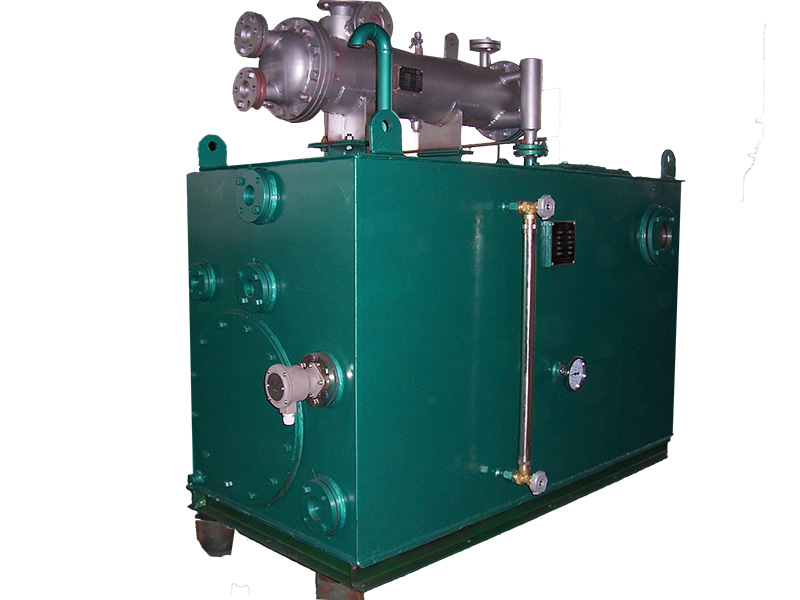

本單元由公共底座,、船用大氣冷凝器,、凝水觀察柜、熱水井,、自動補水閥,、溫度計、液位控制器,、閥件等組成,。
本單元是蒸汽－凝水閉式循環系統的組成部分。鍋爐產生的多余蒸汽及蒸汽經過各用汽設備放熱后產生的凝水,，通過大氣冷凝器冷卻后流入熱井,，在熱井內凝水被過濾，去除由油污及雜質,，再由鍋爐給水泵加壓送入鍋爐,，供系統繼續循環使用，以節約淡水，實現整個系統的熱交換功能,。
●主要技術參數
序號No. | 型 號 Type | 熱井容積（m3) Hot well Capacity | 冷卻面積(m2) Cooling Area | 外形尺寸L×B×H(mm) Outline Dimension |
1 | HWU-0.25/2.0 | 0.25 | 1.0 | 1050×600×1050 |
2 | HWU-0.5/3.0 | 0.5 | 2.0 | 1500×700×1250 |
3 | HWU-0.75/5.0 | 0.75 | 3.0 | 1500×1000×1250 |
4 | HWU-1.0/5.0 | 1.0 | 5.0 | 1500×1300×1250 |
5 | HWU-1.0/8.0 | 1.0 | 8.0 | 1650×1300×1250 |
6 | HWU-1.2/6.0 | 1.2 | 6.0 | 1650×1500×1450 |
7 | HWU-1.2/8.0 | 1.2 | 8.0 | 1650×1500×1450 |
8 | HWU-1.5/8.0 | 1.5 | 8.0 | 1650×1500×1800 |
9 | HWU-1.5/10 | 1.5 | 10 | 1900×1500×1800 |
10 | HWU-2.0/12 | 2.0 | 12 | 1800×1600×1800 |
11 | HWU-2.0/15 | 2.0 | 15 | 2200×1600×1800 |
12 | HWU-2.5/18 | 2.5 | 18 | 2200×1800×1950 |
13 | HWU-2.5/20 | 2.5 | 20 | 2200×1800×1950 |
●結構圖
