瀏覽量： 1199●用途
本系列船用熱井單元適用于船舶及鉆井平臺的蒸汽凝水,、鍋爐給水系統,，是蒸汽－凝水閉式循環系統的必備設備,。
本單元具有結構緊湊,，布置,、操作方便等特點,，所有外接口可按艙室管系布置要求設置,，保證對接方便,。

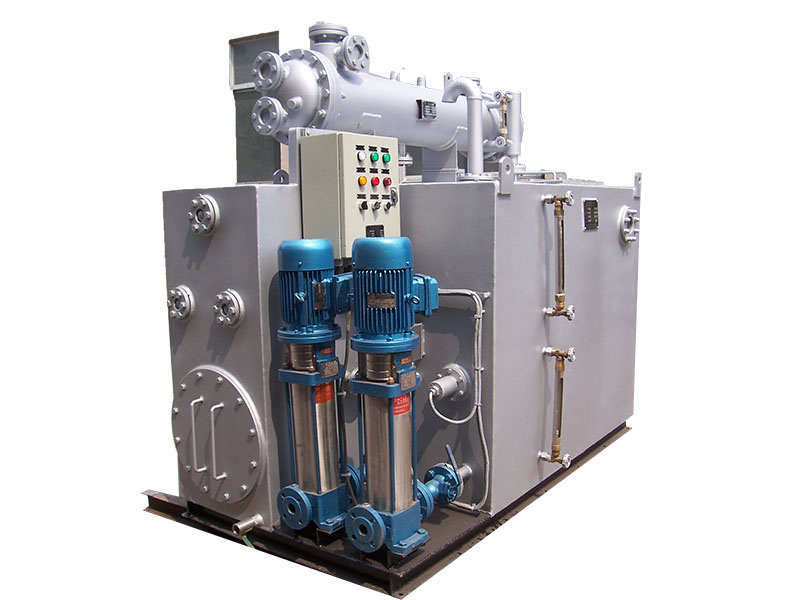

本單元由公共底座、船用大氣冷凝器,、凝水觀察柜、熱水井,、自動補水閥,、溫度計、溫度控制器,、液位控制器,、熱水泵、電控箱,、閥件等組成,。
本單元是蒸汽－凝水閉式循環系統的組成部分,。鍋爐產生的多余蒸汽及蒸汽經過各用汽設備放熱后產生的凝水，通過大氣冷凝器冷卻后流入熱井,，在熱井內凝水被過濾,，去除油污及雜質，再由鍋爐給水泵加壓送入鍋爐,，供系統繼續循環使用,，以節約淡水，實現整個系統的熱交換功能,。
●主要技術參數
序號No. | 型 號 Type | 熱井容積（m3) Hot-well Capacity | 冷卻面積(m2) Cooled Area | 外形尺寸L×B×H(mm) Outline Dimension |
1 | ZHWU-0.3/2.0 | 0.25 | 1.0 | 1350×600×1050 |
2 | ZHWU-0.5/3.0 | 0.5 | 2.0 | 1600×700×1250 |
3 | ZHWU-0.75/5.0 | 0.75 | 3.0 | 1600×1000×1250 |
4 | ZHWU-1.0/5.0 | 1.0 | 5.0 | 1700×1300×1450 |
5 | ZHWU-1.0/8.0 | 1.0 | 8.0 | 1750×1300×1450 |
6 | ZHWU-1.2/6.0 | 1.2 | 6.0 | 1800×1500×1650 |
7 | ZHWU-1.2/8.0 | 1.2 | 8.0 | 1950×1500×1650 |
8 | ZHWU-1.5/8.0 | 1.5 | 8.0 | 1950×1500×1950 |
9 | ZHWU-1.5/10 | 1.5 | 10 | 1900×1500×1950 |
10 | ZHWU-2.0/12 | 2.0 | 12 | 2000×1600×1950 |
11 | ZHWU-2.0/15 | 2.0 | 15 | 2500×1600×1950 |
12 | ZHWU-2.5/18 | 2.5 | 18 | 2500×1800×1950 |
13 | ZHWU-2.5/20 | 2.5 | 20 | 2500×1800×1950 |
●結構圖
