瀏覽量： 1059產品描述
●用途

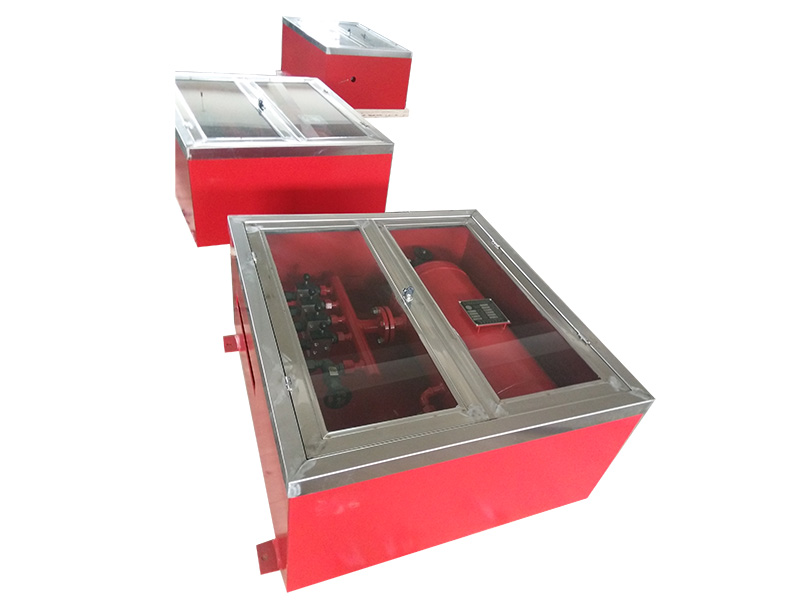

CSKX系列氣動速閉閥控制箱適用于船舶各燃料艙,，滑油艙或日用燃油柜,，實現氣動遙控操作關閉閥門切斷油路,，在火災緊急情況下，有效地防止火災蔓延,，避免重大損失,。
控制箱的安裝形式：嵌入式，故安裝方便,，外形美觀,。
●原理概述
船上氣源輸入氣動速閉閥控制箱的氣瓶，氣瓶?jī)?nèi)的空氣經分配器分成必需的幾路,。在緊急情況下,，迅速打開控制箱內的二位三通閥，氣體推動輸油管上的氣動速閉閥的氣缸,，使其迅速關閉,。火災消除后,，將二位三通閥恢復至正常位置,，氣動速閉閥自動復位。
●系統原理圖
●主要技術參數
型號規格 Type | 氣瓶容積L Air Vessel Volume | 控制范圍 Control Way | 輸入壓力MPa Inlet Press. | 輸出壓MPa Outlet Press. | 外形尺寸L×B×Hmm Outline Dimension | 重量kg Weight |
CSKX-40IV | 40 | 4 | 0.7 | 0.7 | 850×370×850 | 130 |
CSKX-50V | 50 | 5 | 850×370×900 | 150 | ||
CSKX-60VI | 60 | 6 | 900×400×950 | 200 | ||
CSKX-70VII | 70 | 7 | 950×450×980 | 230 | ||
CSKX-80VIII | 80 | 8 | 950×450×1050 | 250 | ||
CSKX-100IX | 100 | 10 | 1000×500×1050 | 265 |
