●用途

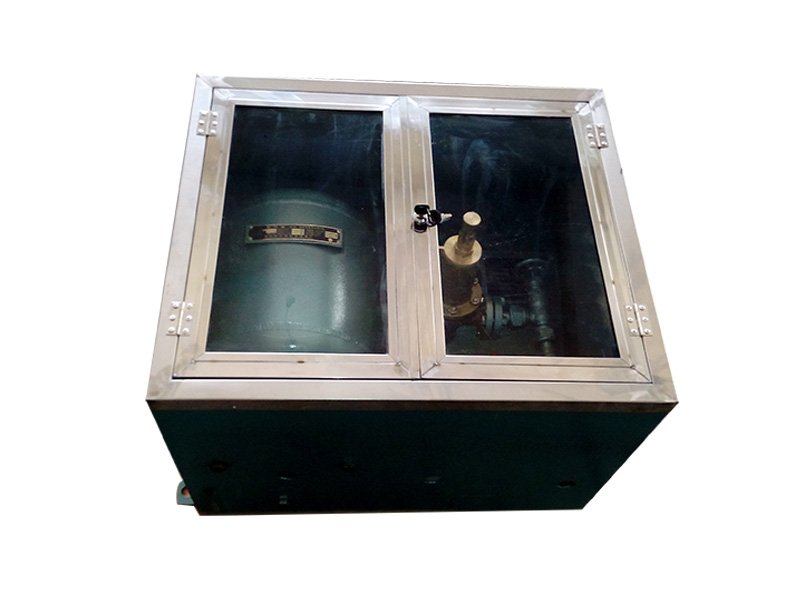

CPJ系列氣動百葉窗控制箱廣泛應用于船舶及陸用百葉窗的氣動遙控啟閉操作,，操作靈活,、可靠，控制箱安裝方便，外形美觀,。
●原理概述
氣源經氣源處理器單元處理后輸入控制箱的氣瓶,，氣瓶?jī)?nèi)的空氣經分配器分成必需的幾路,，如需操作百葉窗的啟閉,，操縱控制箱內的控制閥，氣體推動百葉窗上的氣缸使其迅速啟閉,。本控制箱設有調速器,，可調節百葉窗啟閉的速度。
●系統原理圖
●主要技術參數
型號規格 Type | 氣瓶容積L Air Vessel Volume | 控制范圍 Control Way | 輸入壓力MPa Inlet Press. | 輸出壓MPa Outlet Press. | 外形尺寸L×B×Hmm Outline Dimension | 重量kg Weight |
CPJ-40IV | 40 | 4 | 0.7 | 0.7 | 850×370×850 | 130 |
CPJ-50V | 50 | 5 | 850×370×900 | 150 | ||
CPJ-60VI | 60 | 6 | 900×400×950 | 200 | ||
CPJ -70VII | 70 | 7 | 950×450×980 | 230 | ||
CPJ -80VIII | 80 | 8 | 950×450×1050 | 250 |
