產品中心

首頁 > 產品中心

PRODUCT CENTER產品中心

產品展示

瀏覽量： 1240

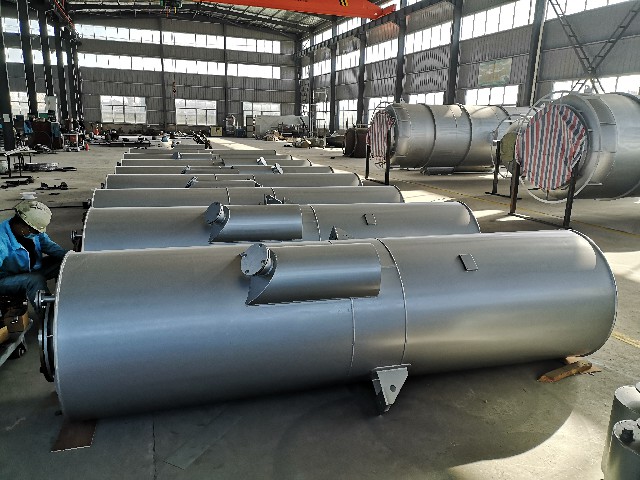

產品名稱: 干式滅火星消聲器

數量

- +

產品描述

●用途

干式滅火聲消音器廣泛用于貨船,、客船、集裝箱船、工程船等船舶柴油機排氣的滅火星及消聲,。

●外形及接口尺寸


注：DN175mm以下沒有安裝底座

型號規格 Type	外形尺寸 Outline Dimension			接口口徑 mm Outlet Diameter				安裝掛腳尺寸mm Installation Dimension					重量kg Weight
型號規格 Type	D	B	C	D₁	D₂	D₃	D₄	A	F₁	F₂	F₃	d₂
VTJZ-65	360	700		220	65	25	25						50
VTJZ-80	400	800		250	80								85
VTJZ-100	450	860		300	100								95
VTJZ-125	500	960		350	125	32							124
VTJZ-150	550	1060		400	150								135
VTJZ-175	600	1150		425	175								145
VTJZ-200	700	1410	400	500	200	40	32	1130	400	300	200	23	246
VTJZ-250	800	1600	470	575	250			1270	450	360	250	23	328
VTJZ-300	900	2000	520	625	300			1670	500	400	270	23	495
VTJZ-350	1000	2200	570	700	350	50		1840	500	400	270	23	595
VTJZ-400	1100	2500	620	775	400			2152	550	440	292	23	680
VTJZ-450	1100	2700	620	825	450			2360	550	440	290	25	730


DN500-1500外形圖Outline Draw

<td width="38" valign="top" style="padding: 0px 7px; borde

型號規格

Type

外形尺寸

Outline Dia.

接口口徑 mm

Outlet Dia.

安裝掛腳尺寸mm

Installation Size

重量kg

Weight

D₁

D₂

D₃

F₁

F₂

F₃

VTJZ-500

2750

1200

940

1450

1500
