瀏覽量： 1705●用途
本產品主要適用于船用柴油機及陸用柴油發電機組中清除柴油,、燃油和潤滑油及機油中的水分和機械雜質，減少柴油機、活塞及缸套的磨損，避免高壓油泵咬毛及油嘴的堵塞等故障，延長使用壽命,。亦可適用于分離兩種比重不同、且互不相溶的液體，或分離液體中的少量固體微粒,。
本產品具有熱效率高、結構緊湊,、外形美觀,、安裝維修方便等特點，具有低壓跑油報警功能,，油品高溫報警遠傳功能,，具有電機過載報警和常規故障報警等。單元可實現自動控制,，具有最佳分離效果,、最小油料損耗、最便利操作,、最經濟安裝維修成本,。
●原理概述

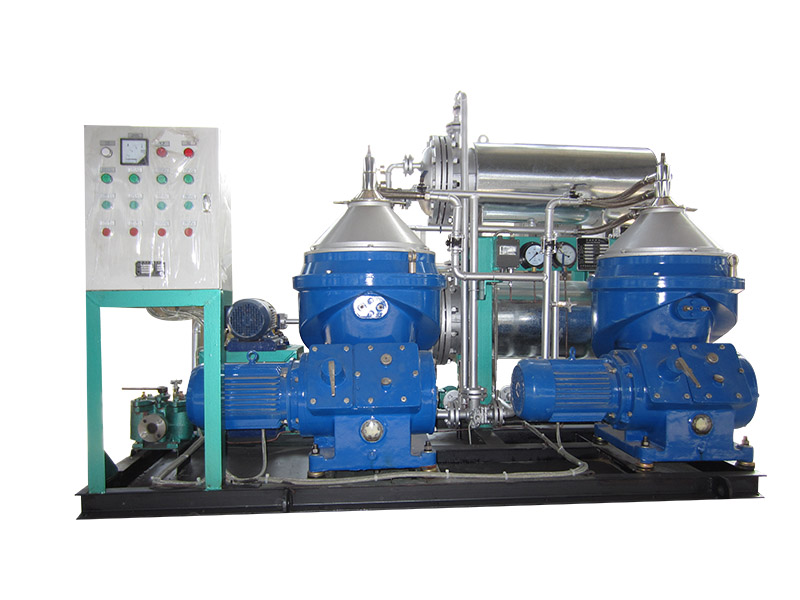

分油機單元由分離機、粗油濾器,、加熱器,、供油泵、溫度傳感器,、控制箱,、底座、儀表,、閥門,、管系附件等組成。
沉淀油柜的油品被加熱進入分油機單元,，經油濾器粗濾后,，由供給泵供給加熱器，加熱到所需的分離溫度后再進入分離機,，清除油中的水分及機械雜質,。經過澄清分離出來的凈油輸出進入日用油柜內。
●主要技術參數
型號 Type
項目Project | LOSU-203-1 | LOSU-204-1 | HFSU-204-2 | LOSU-206-1 | HFSU-206-2 |
分離機型號 Separator Type | KYDR203CD-23 | KYDH204SD-23 | KYDH206CD-23 | ||
分離機數量 Separator Qty | 1 | 1 | 2 | 1 | 2 |
額定分離量L/H Rated Capacity | 1500 | 2000 | 2000 | 3000 | 3000 |
排渣方式 Discharge Type | 手動 manual | 全部排渣 full discharging | 全部排渣 full discharging | 全部排渣 full discharging | 全部排渣 full discharging |
排油方式 Oil row means | 溢出泵 Overflow pump | 向心泵 centripetal pump | 向心泵 centripetal pump | 溢出泵 Overflow pump | 溢出泵 Overflow pump |
蒸汽加熱(m2) Steam Heating | 2.0 | 2.5 | 2.5 | 3.5 | 3.5 |
加熱功率 Heat Power | 9 | 12 | 12 | 15 | 15 |
滑油分離溫度 L.O. Temp. ℃ | 80～95 | 80～95 | 80～95 | 80～95 | 80～95 |
燃油分離溫度 F.O. Temp. ℃ | 90～98 | 90～98 | 90～98 | 90～98 | |
出口壓力MPa Outlet Pressure | ≥0.20 | ||||
外形尺寸 Dimension mm | 1350×950×1200 | 1370×1250×1150 | 2350×1150×1600 | 1380×1200×1500 | 2800×1385×2000 |
電機功率kw Motor Power | 2.2 | 4.0 | 4.0×2 | 5.5 | 5.5×2 |
電源 Power | 380V/50Hz/3P, 440V/50Hz/3P, 220V/60Hz/3P | ||||
各種礦物油的分離條件和實際處理量（參考表）
油品 Oil types | 燃料油 F.O. | 潤滑油 L.O. | |||||||
餾分燃料油 distillate fuel oil | 重質燃油 heavy fuel oil | SAE30,40 | 凈化油 detergence oil | 汽輪機油 steam turbine oil | |||||
運動粘度 Kinematical viscosity (mm2/s) | 1.9-5.5 | 5.5-24 | 120 | 180 | 380 | 100-120 | 61.2-74.8 | ||
40℃ | 50℃ | 40℃ | 40℃ | ||||||
密度(20℃) Density (kg/m3) | ＜900 | 900 - 991 | 880-900 | ＜900 | |||||
分離溫度(℃) Separating temp. | 40-60 | 90-98 | 80-95 | ||||||
實際與額定處理量的比值(L/h) ratio of reality to rating capacity | 110 | 100 | 55-60 | 45-50 | 35-40 | 50-60 | 25-30 | 80-85 | |
●系統原理圖
a. HFSU-204-2型燃油分離機單元
b. HFSU-206-2型燃油分離機單元
